酒精回收塔
酒精回收塔裝置采用高效的陶瓷制波紋填料。蒸餾塔體采用不銹鋼制作,從而防止了鐵屑堵塞填料的現象,延長了裝置的使用期限。
24小時服務熱線
13921018017
產品詳情
規格參數
圖片集錦
相關工程

??本裝置適用于制藥、食品、輕工、化工等行業的稀酒精回收。也適用于甲醇等其他溶媒的蒸餾。本裝置根據用戶的要求,可將30°左右的稀酒精蒸餾至90~95°酒精。如果成品的酒精度要求很高,可加大回流比,但產量則相應降低。
設備結構特性和技術性能
??本裝置采用高效的陶瓷制波紋填料。蒸餾塔體采用不銹鋼制作,從而防止了鐵屑堵塞填料的現象,延長了裝置的使用期限。本裝置中凡接觸酒精的設備部份如冷凝器、穩壓罐、冷卻蛇管等均采用不銹鋼,以確保成品酒精不被污染。W型之蒸餾釜采用可拆式U型加熱管,在檢修時可將U型加熱管移出釜外,便于對加熱管外壁及蒸餾釜內壁進行清洗。
??ZW型則省去間接加熱蒸餾釜。冷凝器采用列管式換熱器,也可根據用戶要求供應螺旋板式換熱器,冷卻器采用盤管式冷卻器,采用盤管式冷卻器并配套供應穩壓罐和比重測定器。
裝置組成

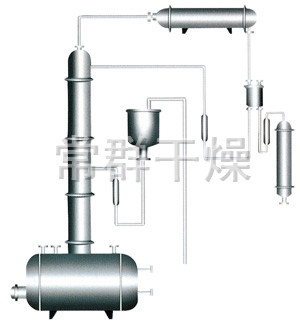

??W型有五種規格,每種規格均包括相應配置的蒸餾塔、蒸餾釜、冷凝器、冷卻器、穩壓罐、比重測定器。其中W-200、W-300型蒸餾塔直接安裝在蒸餾釜上。W-400、W-500、W-600型蒸餾塔與蒸餾釜分別安裝。
??ZW型有ZW-200、ZW-300兩種規格,每種規格包括相應配套的預熱器、蒸餾塔、冷凝器、冷卻器、穩壓罐、比重測定器。
??其他輔助設備和儀表如:計量罐、貯罐、輸送泵、轉子流量計、溫度指示儀表等用戶自備,我廠也可按用戶要求另行加工或代為訂購供應。

◎進料濃度:30%~80%

◎出料濃度:90%~95%

◎回流比:R=13(根據進出料濃度而定)

◎殘液排放含醇濃度:W型≤3%、ZW≤1%

技術參數

型號塔徑
(mm)
30%~40%進料的生產能力60%~80%進料的生產能力
90%95%90%95%
W-200Φ20035264536
W-300Φ300806110080
W-400Φ400150120180140
W-500Φ500230185275220
W-600Φ600335270400320
ZW-200Φ200956011080
ZW-300Φ300200120240165
