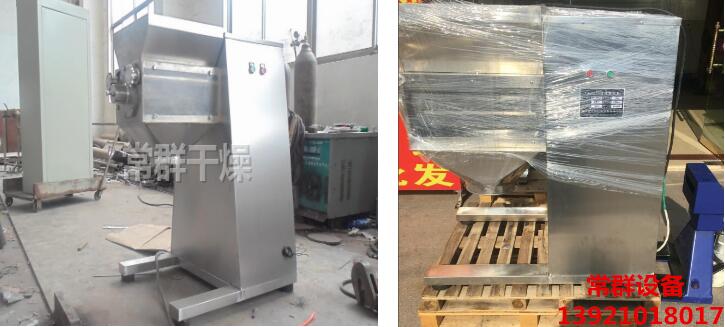

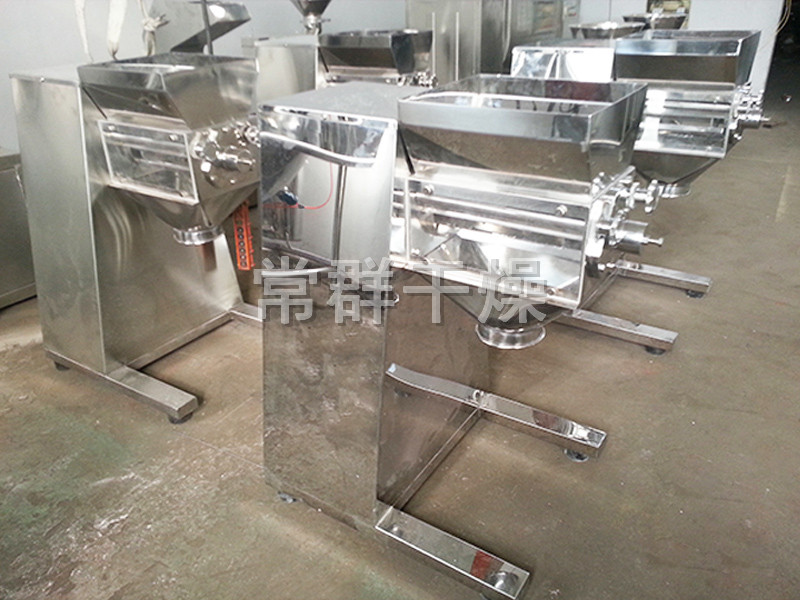

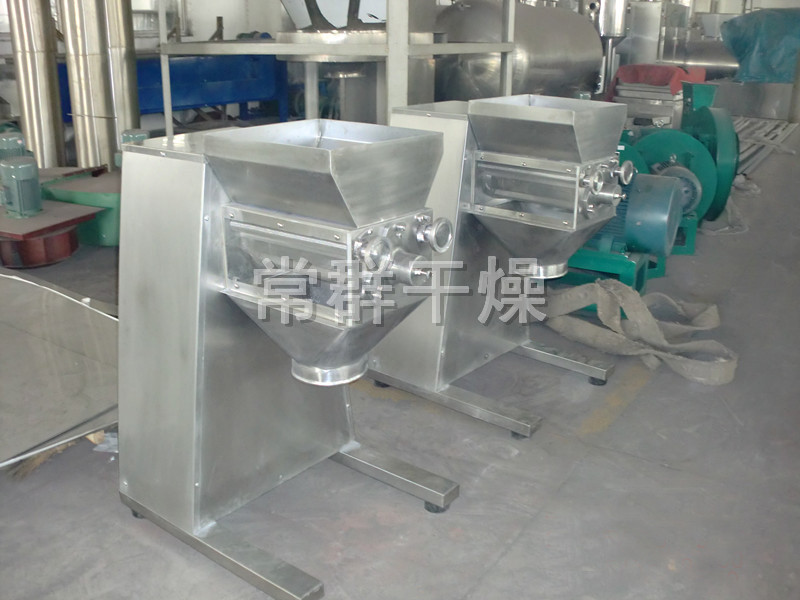

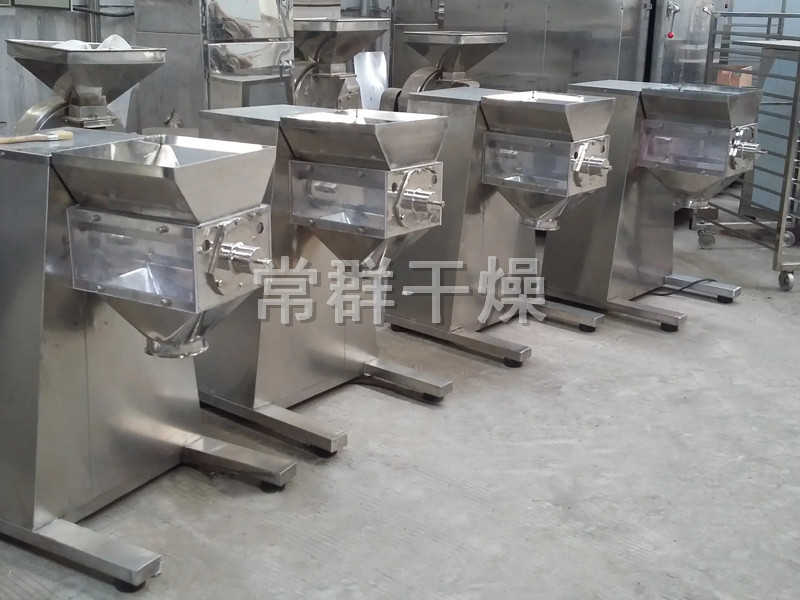

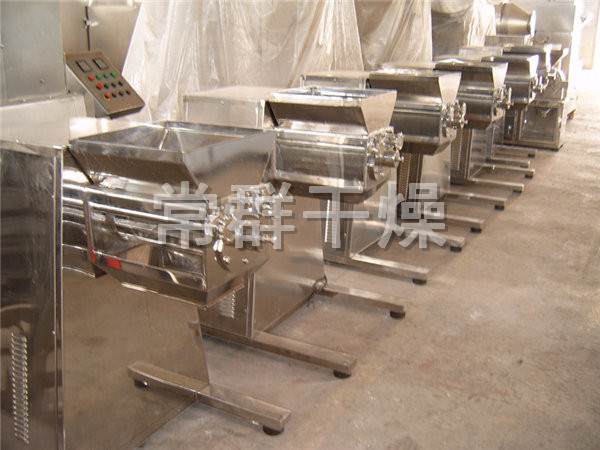

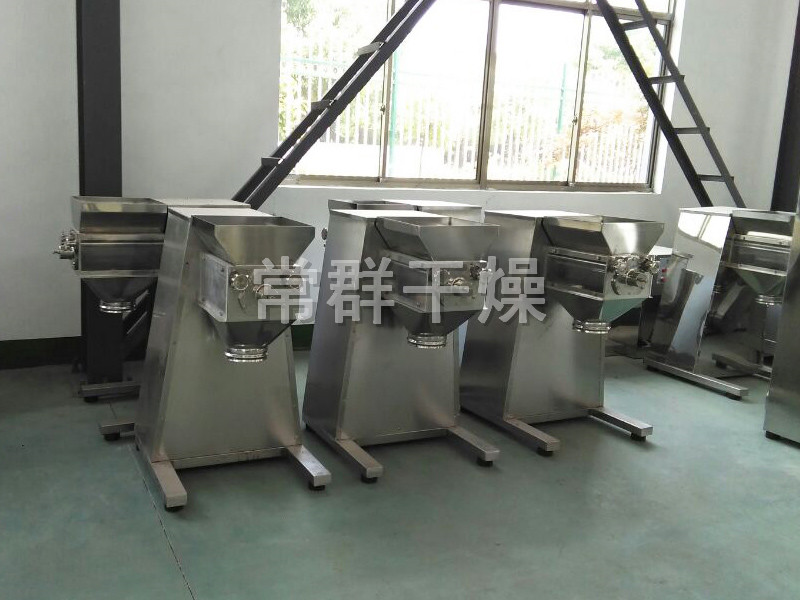

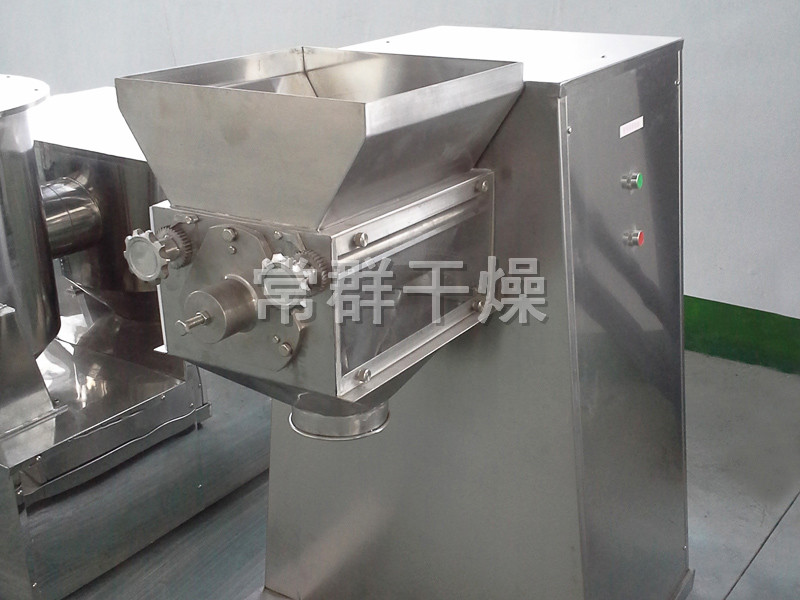

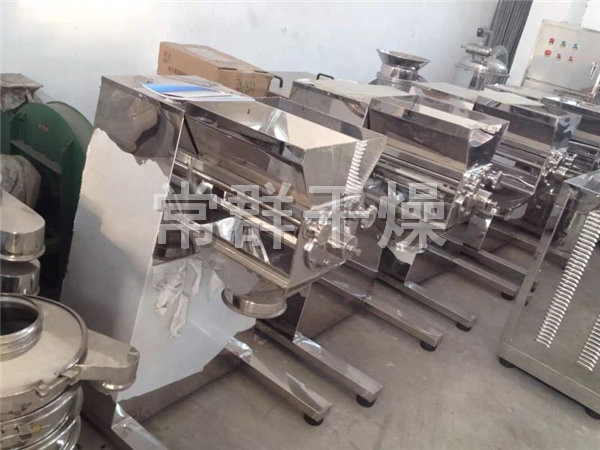

YK160型搖擺制粒機
該機主要適用于醫藥、化工、食品等工業中制造各種規格的顆粒,烘干后供壓制各種成型制品,該機亦可用于粉碎凝結成塊狀的干料。
24小時服務熱線
13921018017
產品詳情
規格參數
圖片集錦
相關工程

搖擺制粒機、顆粒機主要用途及特點:

  本機是一種將潮濕粉末混合物,在旋轉作用下,強制性通過篩網而制成顆粒的專用設備。

  C型為加重型適合粘度大的物料制成顆粒。

  該機主要適用于醫藥、化工、食品等工業中制造各種規格的顆粒,烘干后供壓制各種成型制品,該機亦可用于粉碎凝結成塊狀的干料。

  物料接角觸處均采用不銹鋼材料制作,外型美觀大方。清洗方便,操作簡單、能耗低等優點。

一、用途

  本機是一種將潮濕粉末混合物,在旋轉滾筒的正、反旋轉作用下,強制性通過篩網面制成顆粒的專用設備。

  該機主要使用于醫藥、化工、食品等工業中制造各種規格的顆粒,烘干后可供壓制各種成型制品。該機亦可用于粉碎凝結成塊狀的干料。

二、技術參數

旋轉滾筒的直徑               160毫米

旋轉滾筒的轉速               55轉/分

旋轉滾筒擺動角度             ~360度

電機功率                     3千瓦

生產能力                     50-300公斤/小時

三、工作原理與結構特征

1、工作原理

  由電機、三角帶輪、蝸桿蝸輪傳動,在偏心曲軸和升降齒條的作用下,使齒輪軸帶的八角滾刀作周期性的往復旋轉。物料不斷運動并由篩網和轉子間隙控制及擠出顆粒,其生產能力是隨著物料的水分、種類、粘度及網的不同目數而變化。且能制出各種規格的顆粒。

  在粉碎干料時,凝結成塊狀的物料在由八角滾刀制成的滾筒中進行沖撞粉碎,并強迫使物料通過篩網。

2、結構特征

(1)料斗與制粒裝置的構造是根據安裝、清洗、使用方便的原則設計制成,保證了制品的清潔。

(2)顆粒制造裝置各部位完全密封,防止?jié)櫥突烊朐稀?/p>

(3)篩網夾管是用來夾緊篩網的、以保證篩緊貼旋轉滾筒下松動,由手輪調節篩網的松緊,棘輪棘爪鎖緊調節好的篩網夾管。

(4)用戶可以根據制品的要求,選擇相應的篩網。制造各種規格的顆粒。

四、設備參數

型號
A型、B型
C型(加重型)
生產能力
100-200
150-300
電機功率
2.2
3
流筒轉速
65
65
搖擺角度
360°
360°
流筒直徑
?160
?160
重量
約300
450
外形尺寸
1150×680×1105
1260×750×1150

五、機器的安裝和調整

1、機器就位后必須安放平穩、接地。

2、開啟箱體蓋對減速箱添加潤滑油。

3、試車時應注意機器是否有異樣的雜音,以便及時停車檢查、排除。

4、安裝篩網時,必須使篩網緊貼兩端端蓋,以免漏粉。

5、操作前應仔細檢查機器各部位的緊固件是否松動。

6、機器必須進行3-5分鐘的空負荷動轉;待運轉正常后再投料生產,投料時加料不宜過多,大約保持容積的2/3為宜。

六、機器的維護和技術安全

1、減速箱內潤滑油和滾動軸內腔,潤滑脂應定期更換。

2、顆粒制造部分各零件,應經常檫洗干凈。

3、為確保減速箱內蝸輪會傳動的潤滑條件,運行中箱體溫升應小于50度。

4、蝸桿軸端的防油密封圈應定期檢查更換。

5、機器必須可靠接地,其接地電阻應小于4毆。

6、不得隨意拆除電器。




我們公司專業生產YK160-搖擺制粒機,備有庫存,歡迎新老客戶來電咨詢,具體價格,設備參數,電話:0519-88910067,13861055230.
