產品概述

??本機組是一種可以同時完成干燥和造粒的裝置。按工藝要求可以調節料液泵的壓力、流量、噴孔的大小，得到所需的按一定大小比例的球形顆粒。

??本機組工作過程為料液通過隔膜泵高壓輸入，噴出霧狀液滴，然后同熱空氣并流下降，大部分粉粒由塔底排料口收集，廢氣及其微小粉末經旋風分離器分離，廢氣由抽風機排出，粉末由設在旋風分離器下端的授粉筒收集，風機出口還可裝備二級除塵裝置，回收率在96－98％以上。

??本機組與物料接觸部分的塔體、管道、分離器的材料，均采用SUS304制作。在塔體內部與外殼之間有足夠的保濕層，填充材料為超細玻璃棉，塔體設有觀察門、視鏡、光源及控制儀表，由電器控制操作臺控制和顯示。

產品應用

制藥工業：片劑、沖劑、膠囊劑顆粒；低糖、無糖的中成藥顆粒；

食品：可可、咖啡、奶粉、顆粒果汁、調味品等；

其它行業：農藥、飼料、化肥、顏料、染料等。

產品特點

1、干燥速度快，料液經霧化后表面積大大增加，在熱風氣流中，瞬間就可蒸發95％－98％的水份，完成干燥的時間僅需要十幾秒到數十秒種，特別適用于熱敏性物料的干燥。

2、所有產品為球狀顆粒，粒度均勻，流動性好，溶解性好，產品純度高，質量好。

3、使用范圍廣，根據物料的特性，可以用熱風干燥，也可以用冷風造粒，對物料的適應性強。

4、操作簡單穩定，控制方便，容易實現自動化作業。

結構示意圖

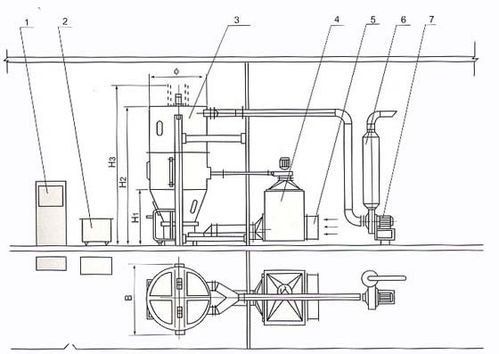

噴霧干燥制粒機結構示意圖

1、控制柜 2、輸液小車 3、主機 4、換熱柜 5、亞高效過濾器 6、消聲器 7、引風機

選型例：要求每批次處理流浸膏量 I=120kg（含固量為30%）、種子量II=60kg，可由I、II得出理論成品量 M=mI+mII=120kgx30%+60kg=96kg，工作時間T=120kg/30kg/h=4h，技術參數欄中可查出沸騰量為標準載荷范圍，故以每班完成兩個批次，選用PGL-30型較為適宜。
